| 加工定制：是 | 品牌：BOSJ | 种类：冷弯机 |
| 型号：GY-160 | 别名：立体车库辊压生产线 | 用途：生产型材 |
| 电动机功率(kw)：29 | 外形尺寸(mm)：30*5*3 | 重量(t)：20 |

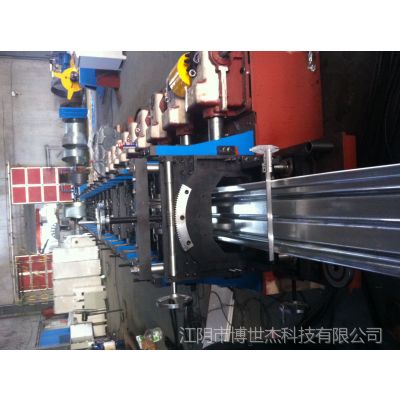

全自动立体车库边梁板成型设备
GY200-600Ｘ4.0全自动型
技 术 方 案
1.技术标准
2.设备技术要求
3.轧制产品范围
4.供货及服务范围
5.本产品配置及性能
1.技术标准
2.1 CECS31:2006 《钢制电缆桥架工程设计规范》
2.2 GB/T6725-2002 《冷弯型钢技术条件》
2.3 GB/T6728-200 《结构用冷弯空心型钢尺寸、外型、重量及允许偏差》
2.4 GB6723-86 《通用冷弯开口型钢尺寸、外形、重量及允许偏差》
2.5 GB/709-88 《热轧钢板和钢带的尺寸、外形、重量及允许偏差》
2.6 GB/708-88 《冷轧钢板和钢带的尺寸、外形、重量及允许偏差》
2.立体车库边梁设备技术要求
2.1设备技术条件：
2.1.1设备占地面积： 35×3.5×5（长×宽×高）米。
2.1.2设备进料方向：右进左出。
2.1.3电压参数380，50Hz，3相。
2.1.4液压油：46#液压油。
2.1.5齿轮油：18#双曲线齿轮油。
2.2立体车库成型机设备主要技术参数
2.2.1轧制带钢宽度：≤600 mm
2.2.2轧制带钢厚度：3~4mm
2.2.3轧制带钢材质：低碳钢等
2.2.4轧制工件长度：5000mm
2.2.5设备装机总容量：约73KW。
3.轧制产品范围
3.1本冲压/成型机组，可以轧制厚度为4 mm边梁。
4.供货及服务范围
4.1本条款规定了合同设备的供货范围（见表二），卖方***所提供设备为全新的、成熟的、完整的和***的，且设备的技术性能、功能符合技术条件的要求。
表二：全自动冲孔/成型设备供货范围
序号 | 设备名称 | 设备型号及规格 | 数量 | 电机功率(KW) | 备注 | |
1 | 双锥式放料架 |
| 1台 | 1.5KW |
| |
2 | 校平机 |
| １套 | 7.5KW |
| |
3 | 冲 孔 部 分 | 伺服送料系统 |
| １套 | 4ＫＷ |
|
液压伺服冲孔机构 |
| １套 | 4ＫＷ |
| ||
边梁冲模 |
| １套 |
|
| ||
4 | 液压系统 |
| 1套 | 11KW |
| |
5 | 成型主机 | ＧＹ200牌坊齿轮箱式 | 1台 | 45ＫＷ |
| |
6 | 主机成型模具 | 立体车库边梁 | 1套 |
|
| |
7 | 液压切断机架 |
| 1套 |
|
| |
8 | 出料台 | SL-300X4000 | 1台 |
|
| |
9 | 电器控制系统 |
| 1套 |
|
| |
4.2卖方确保供货范围完整，以能满足用户安装、运行要求为原则，在技术规
