| 加工定制：是 | 品牌：BOSJ | 种类：冷弯机 |
| 型号：GY-150 | 别名：立体车库边梁生产线 | 用途：生产立体车库边梁 |
| 电动机功率(kw)：30 | 外形尺寸(mm)：30*3*5 | 重量(t)：20 |
5.全自动立体车库型材设备结构、性能概述
5.1立体停车库浪板/边梁/底板/波浪板/波纹板成型设备构成及生产工艺流程
5.1.1成型设备构成（见示意图）
5.1.2GY200型成型设备生产工艺流程
被动放料→校平→伺服送料/冲孔→成型→切断→出料
5.2主要设备结构、性能概述
5.2.1放料机
结构：双锥式、被动放料机。
板料宽度：480mm；材料厚度3~4.0mm；
料卷内径：φ508mm；
料卷外径: φ1200mm; 承载重量：≤6T
双锥夹紧电机：2.2kw；
5.2.2.校平机：
校平机由板料导入装置、引板驱动辊、两侧可调的导向装置、矫平辊等组成。
结构特点：校平辊经调质、镀铬处理后其刚性、表面粗糙度等机械性能大大提高；其由夹送辊及校平辊组成，夹送辊可单独调整，校平上辊采用整体结构，前后设两个调整点，便于提高校平质量。校平机入料端带有一对导向平辊及两对导向立辊，导向立辊可对中移动及同时移动。手轮调整，方便对中。
工作辊数：7辊式校平机（夹送辊前后各1对，工作辊上3下4）
5.2.3伺服送料机及冲孔
a.功能：送料、冲孔
b.结构特点：采用伺服电机驱动-4KW。多段式送料：可输入10组不同送料长度，每组提供999次冲压次数。液晶触摸显显示便于更改、设定各技术参数。自动感应启动系统与冲床联动（控制冲床的启动）。
冲孔

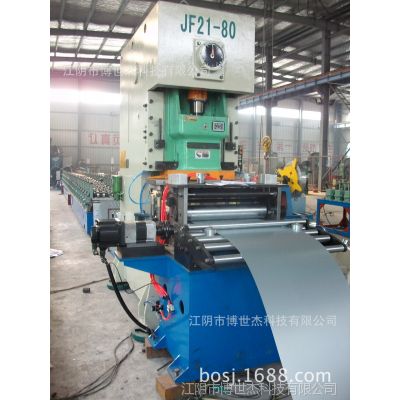

冲孔机构: 专用伺服冲孔机架。机架采用钢板焊接机身，刚性好，外形美观。由伺服电机驱动，根据冲孔要求实现横向移动。
冲模:1套
电机配置： 380V 2.5KW 4 极
冲模：组合式模具，材质Cr12MoV
5.2.4成型主机
机型：GY200型
成型道次：20道（辊）
成型品种：见图
成型机架:龙门牌坊式，齿轮箱传动。
进料宽度：≤600mm
材料厚度：3~4mm
轧辊轴轴径：φ90 mm
轧辊模具材质：Gcr15，淬火处理，HRC58-62°
成型模具：边梁1套
主传动电机： 45kw 变频电机驱动。
5.2.5切断机
a.形式：液压切断机构；带废料刀具切断
b.液压泵站功率：11KW（与冲孔机构共用）
切断刀具：1套
5.2.6出料台
结构：辊筒式，无动力
5.2.7电器控制系统
整线采用PLC控制，液晶显示触摸屏，人机界面。实现人与PLC的交互。操作人员通过设定的程序自动运行（可编程控制）并对控制过程进行监控，实现操作人员控制生产线和修改控制参数，并可实时监控设备运行状态，运行参数和故障指示等。制件长度数字设定，制件长度可调整。
