| 加工定制：是 | 品牌：博世杰 | 型号：GY-160 |
| 外形尺寸：12800*2200*1500mmmm | 重量：10t | 种类：冷弯机 |
| 别名：槽式电缆桥架成型设备 | 用途：槽式电缆桥架 | 电动机功率：40kw |
| 规格：客户需要 |

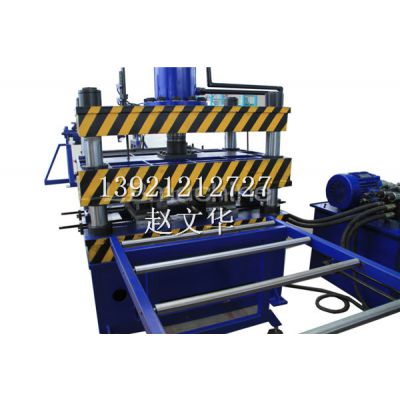

槽式电缆桥架成型生产线
1.设备技术要求
2.1设备技术条件：
2.1.1设备占地面积： 30×3.5×2.5（长×宽×高）米。
2.1.2设备进料方向：左进右出(待定)。
2.1.3电压参数380，50Hz，3相。
2.1.4气源：流量为0.5m3/分钟；压力为0-0.7MPa。
2.1.5液压油：46#液压油。
2.1.6齿轮油：18#双曲线齿轮油。
2. 设备主要技术参数
3.2.1 轧制带钢宽度：200—960 mm
3.2.2 轧制带钢厚度：0.8~2.0 mm
3.2.3 轧制带钢材质：Q235冷轧带钢/热镀锌带钢
3.2.4 冲孔成型速度： 6-8m/分钟
3.2.5 轧制工件长度：2000—6000 mm
3.2.6设备装机总容量：约34.5KW。
3.轧制产品范围
3.1 本冲压成型机组可以轧制厚度为2.0mm槽盒式电缆桥架，产品宽度从100至600mm，高度从50至150mm，不同规格的钢质电缆桥架产品。
4.供货及服务范围
4.1本条款规定了合同设备的供货范围（见表一），卖方***所提供设备为全新的、***的、成熟的、完整的和***的，且设备的技术性能、功能符合技术条件的要求。
表一：悬臂式全自动电缆桥架成型设备供货范围
序号 | 名称
| 数量 | 备注 |
1 | 被动放料机 | 1 | 无动力 |
2 | 校平、冲孔 | 1 | 五辊校平机和四柱液压式冲孔机架 |
3 | 冲模 | 1 | 组合式冲模 |
4 | 切断 | 液压切断 | |
5 | 成型主机 | 1 | 18-22道次，4台5.5kw变频电机 厚1-2 mm，轧辊材质：GCr15 |
6 | 出料台 | 1 | 滚筒式
|
7 | 电控制柜
| 1 | PLC控制 |
